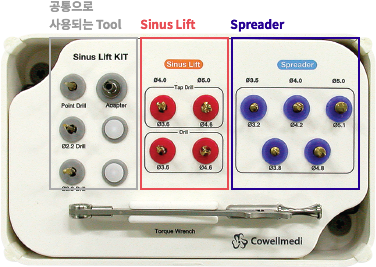

SINUS LIFT KIT
Tap Dril을 이용하여 Sinu Lift와 Ridge Split을 할 수 있는 간편한 시술 도구

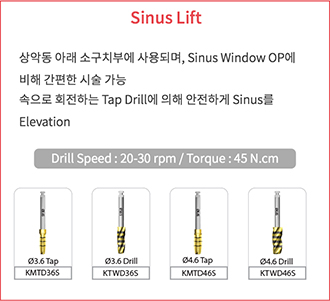

Sinus Lift

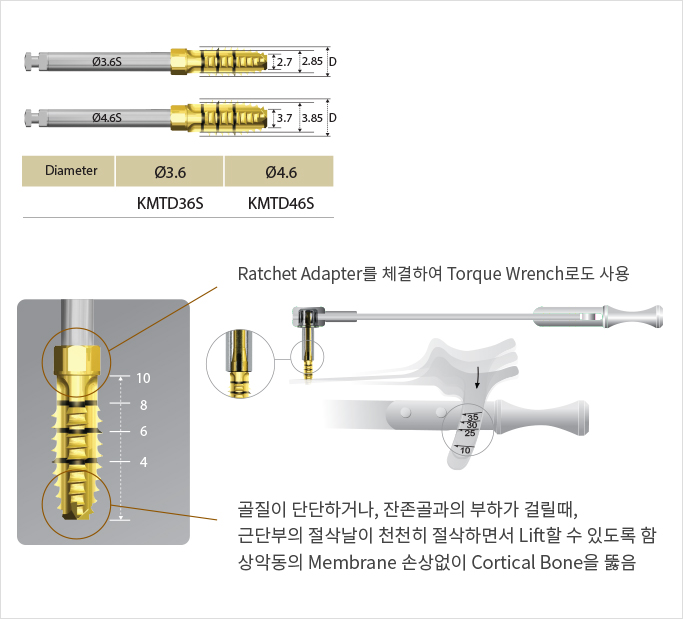

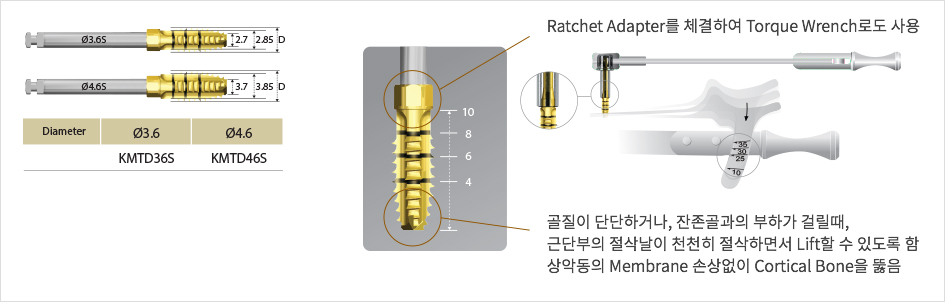

Tap Drill(Ø3.6 ,Ø4.6)
상악동 측 Cortical Bone을 뚫음과 동시에, Sinus Membrane을 손상없이 서서히 올리고 Bone Graft 후 Fixture를 식립
(사용시 20~30 RPM을 유지)

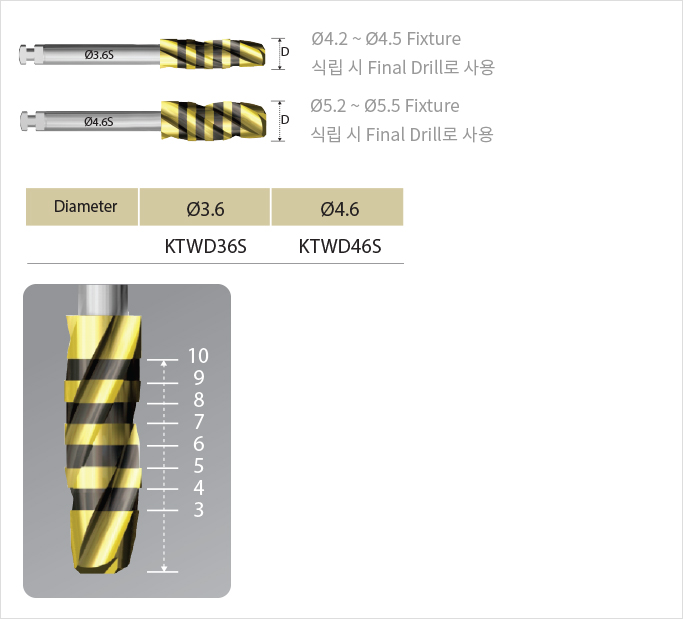

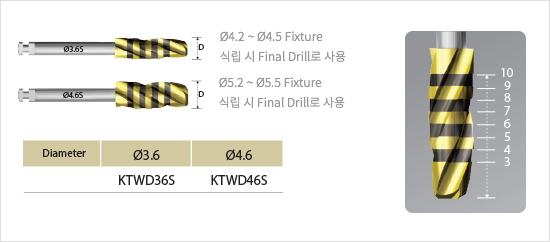

Twist Drill(Ø3.6 ,Ø4.6)
Tap Drill후 Fixture를 식립할 때 골질이 단단한 경우(2등급 이상)일때 사용.
필요시 나사산을 제거하여 Hole의 크기를 넓혀 줌으로써 Bone Graft를 용이하게 함 (사용시 20~30 RPM을 유지)

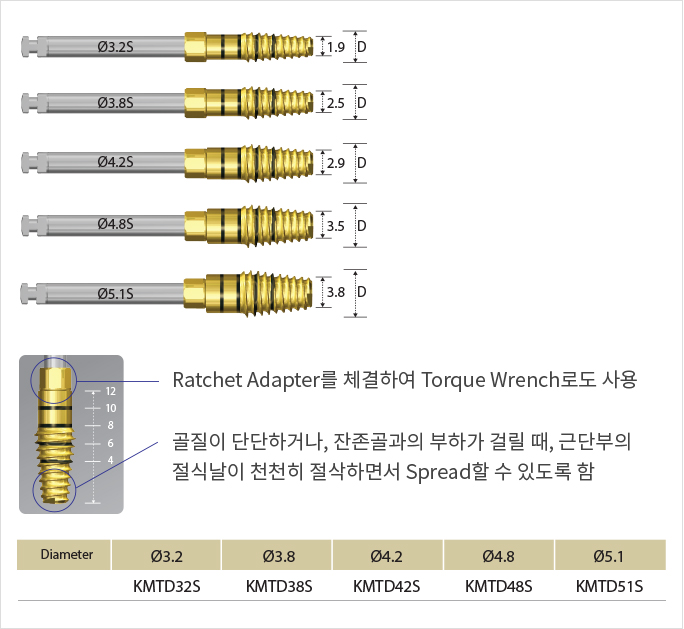

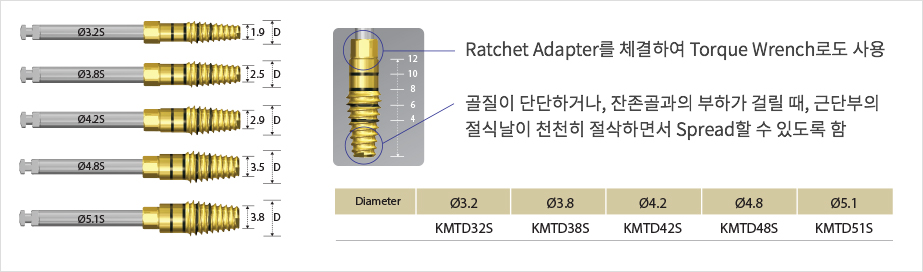

Spreader
Tap Drill(Ø3.2 ,Ø3.8,Ø4.2 ,Ø5.1)
Tap Drill후 Fixture를 식립할 때 골질이 단단한 경우(2등급 이상)일때 사용.
필요시 나사산을 제거하여 Hole의 크기를 넓혀 줌으로써 Bone Graft를 용이하게 함 (사용시 20~30 RPM을 유지)
Sequence-Sinus Lift
Sinus Lift Drill만 사용
Sinus Lift (Ø4.0 Fixture)
-
Drill Speed : 800~2000
rpm -
Ø2.2 Drill
Drill Speed : 800~2000
rpm -
Ø3.6 Tap
Drill Speed : 20~30rpm
Torque : 45N.cm
-
Ø3.6 Drill
Ø4.2 ~ Ø4.5 Fixture
식립 시 Final Drill로 사용
(30rpm이하로 Driling) -
Bone Graft
Osteotome등을 이용
하여 Bone Graft 실시 -
Fixture 식립
Sinus Lift (Ø5.0 Fixture)
-
Point Drill
Drill Speed : 800~2000
rpm -
Ø2.2 Drill
Drill Speed : 800~2000
rpm -
Ø2.9 Drill
Drill Speed : 800~2000
rpm -
Ø3.6 Tap
Drill Speed : 20~30rpm
Torque : 45N.cm -
Ø3.6 Drill
Ø4.2 ~ Ø4.5 Fixture 식립
시 Final Drill로 사용
(30rpm이하로 Driling) -
Bone Graft
Osteotome등을 이용하여
Bone Graft 실시 -
Fixture 식립

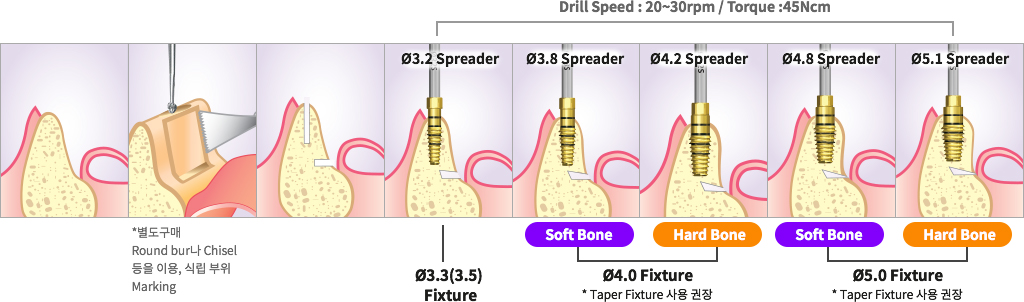

Sinus Lift Drill과 Spreader Drill를 함께 사용
Sinus Lift (Ø4.0 Fixture)
-
Point Drill
Drill Speed : 800~2000
rpm -
Ø2.2 Drill
Drill Speed : 800~2000
rpm -
Ø3.2 Spreader
Drill Speed :20~30rpm
Torque : 45N.cm -
Ø3.6 Spreader
Ø3.8 SPREADER를 사용 할
때 과도한 Torque 발생 시
Ø3.6 Tap Drill로 대체 사용
후 Bone Graft -
Ø3.8 Spreader
Drill Speed :20~30rpm
Torque : 45N.cm -
Bone Graft
Osteotome등을 이용
하여 Bone Graft 실시 -
Fixture 식립
*note
Sinus Lift 시 Sinus Lift Drill과 Spreader Drill을 함께 사용하는 술식을 권장
> Point Drill 대신에 Ø3.2 Spreader를 사용하여 간편하게 시술할 수도 있음.
> 골질 D2인 경우 Fixture 식립 전에 Final Drill을 사용하여 주변 치조골을 지나치게 압박하지 않도록 함.
ex) Ø4.0 Fixture 식립
Point Drill
Ø2.2 Drill
Ø3.6 Drill
Bone Graft
Final Drill
Insertion of Fixutre

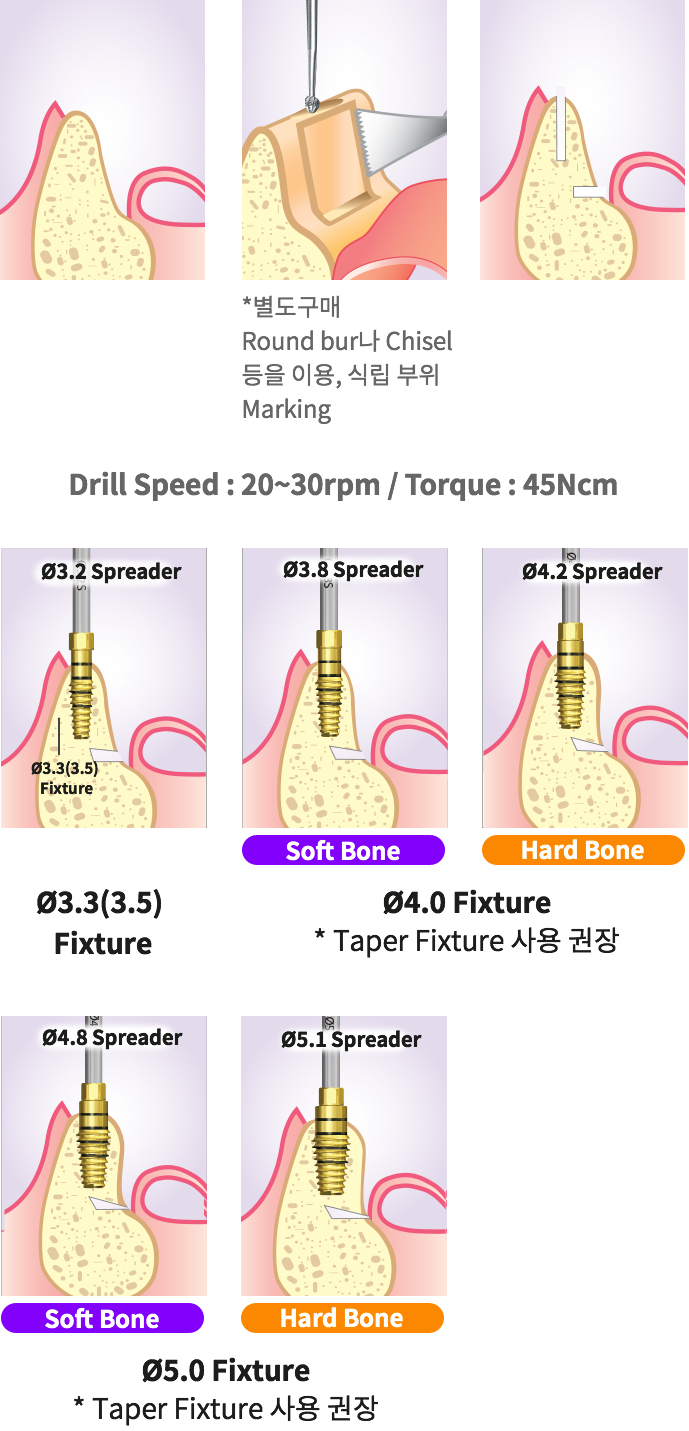

Sequence-Spreader
