InnoGenic™ GBR Kit
[KIGBR001]为进行多种类型的GBR手术的All-in-one解决方案

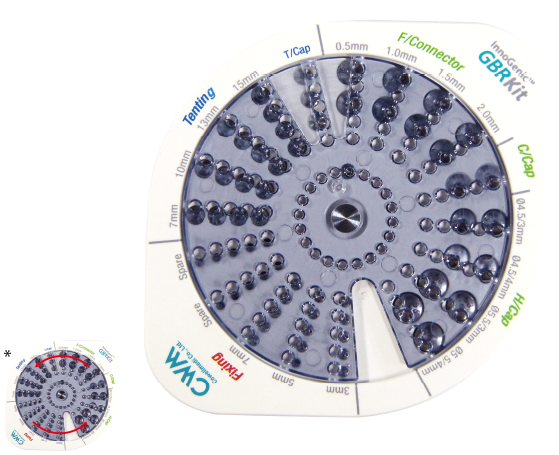

Screw Kit KIGICS001
- 连接于工具箱托盘内部-必要时可分开使用。
- 备有骨/固定方式螺丝。
- 可使用高压灭菌器。
* 根据使用目的，旋转使用。
Composition
| 分类 | Product | Code | Quantity |
|---|---|---|---|
| Bone | Fixing Screw (Fixing) |
 KIGFS03 |
5 |
 KIGFS05 |
5 | ||
 KIGFS07 |
5 | ||
| Tenting Screw (Tenting) |
 KIGFS07 |
4 | |
 KIGTS10 |
4 | ||
 KIGTS13 |
4 | ||
 KIGTS15 |
4 | ||
| Tenting Cap (T/Cap) |  KIGTC32 |
3 | |
| Fixture | Fix Connector (F/Connector) |
 KIGFC4505 |
2 |
 KIGFC4510 |
2 | ||
 KIGFC4515 |
2 | ||
 KIGFC4520 |
2 | ||
| Cover Cap (C/Cap) |  KIGCC45 |
2 | |
| Healing Cap (H/Cap) |
 KIGHC453 |
2 | |
 KIGHC454 |
2 | ||
 KIGHC553 |
2 | ||
 KIGHC554 |
2 |

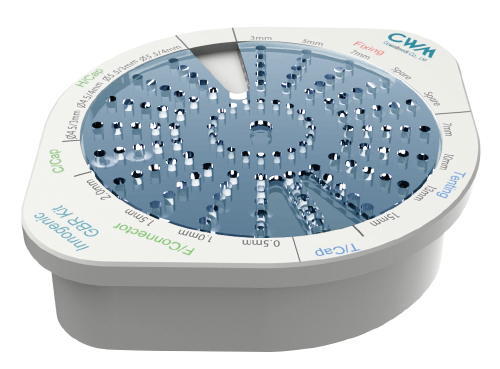

空的螺丝工具盒 KIGICS

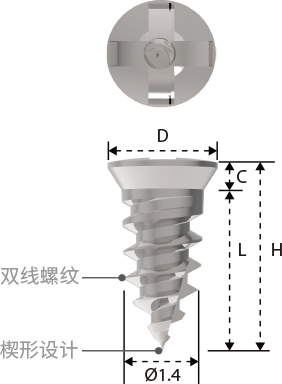

Bone

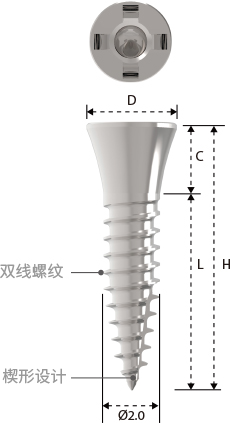

Fixing Screw (Fixing)
- 固定遮蔽膜的固定用螺丝。
- 使用固定螺丝刀（机械用，手持用），慢慢进行植入。
- 根据骨质情况可选择3,5,7mm长度，在硬骨用固定钻
形成基础钻孔窝后使用即可。 - 有利于自攻螺钉的楔形设计，在正常骨无需另行钻孔 而直接使用即可。
- 采用双线螺纹，可缩短植入时间。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 2.0 | 0.6 | 3.0 | 3.6 | KIGFS03 |
| 5.0 | 5.6 | KIGFS05 | ||
| 7.0 | 7.6 | KIGFS07 |
Bone
Tenting Screw (Tenting)
- 当用于较宽的垂直/水平GBR时，可替代植体使用。
- 用盖孔螺丝刀（机械用，手持用）慢慢进行植入。
- 建议植入深度：硬骨-3mm，正常骨-5mm,软骨-5mm以上。
- 至少需要15~25Ncm的初期固定，务必固定35Ncm以下
（连接时超过35Ncm，可能会导致螺丝断裂)。 - 正常骨以上，建议用盖孔钻形成基础钻孔窝（最少3mm以上）后使用。
- 有利于自助盖孔的楔形设计，在软骨无需另行钻孔而直接使用即可。
- 使用双线螺纹，可缩短植入时间。
- 可使用专用盖孔帽。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 3.2 | 2.5 | 7.0 | 9.5 | KIGTS07 |
| 10.0 | 12.5 | KIGTS10 | ||
| 13.0 | 15.5 | KIGTS13 | ||
| 15.0 | 17.5 | KIGTS15 |
Bone

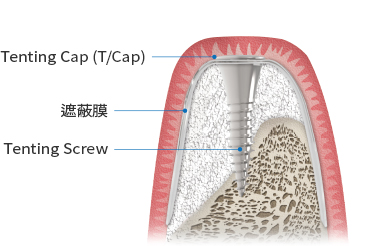

Tenting Cap (T/Cap)
- 可用于固定盖孔螺丝和遮蔽膜。
- 使用0.9六角螺丝刀进行连接。
- 建议扭矩 ： 5-8Ncm。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 3.2 | 0.3 | 2.8 | 3.1 | KIGTC32 |
Fixture

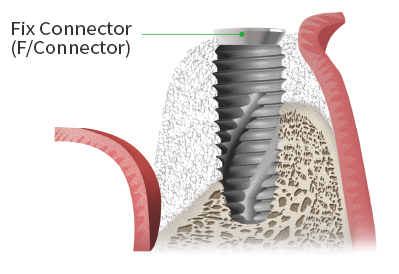

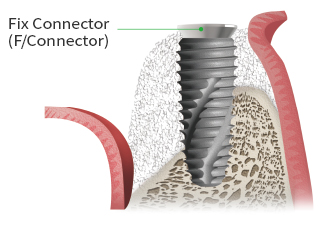

Fix Connector (F/Connector)
- 与植体连接后，使用覆盖帽和愈合帽固定遮蔽膜。
- 使用0.9六角螺丝刀进行连接。
- 建议扭矩 ：12-15Ncm。
- 只用于INNO埋入式，埋入式短植体及可互换的埋入式类型。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 0.5 | 5.7 | 6.2 | KIGFC4505 |
| 1.0 | 6.7 | KIGFC4510 | ||
| 1.5 | 7.2 | KIGFC4515 | ||
| 2.0 | 7.7 | KIGFC4520 |
Fixture

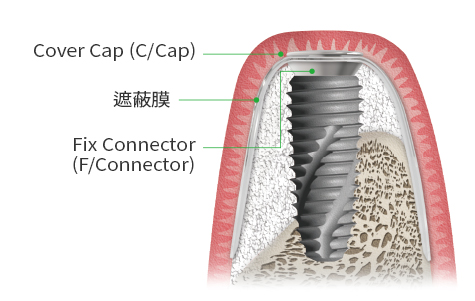

Cover Cap (C/Cap)
- 与固定连接器连接使用。
- 埋入式手术（软组织量充分时使用）。
- 使用0.9六角螺丝刀进行连接。
- 建议扭矩 ： 5-8Ncm。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 0.3 | 3.4 | 3.7 | KIGCC45 |
Fixture

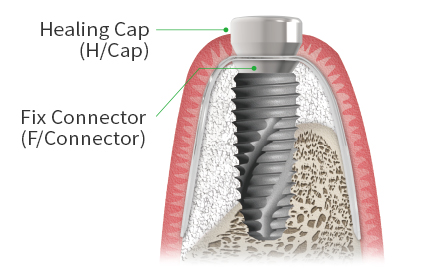

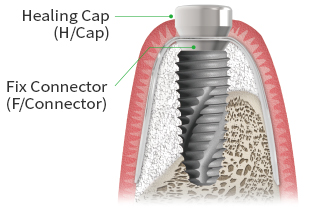

Healing Cap (H/Cap)
- 与固定连接器连接使用。
- 非埋入式手术（软组织不足时使用 - 缝合时露出帽）。
- 使用0.9六角螺丝刀进行连接。
- 建议扭矩 ： 5-8Ncm。
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 3.0 | 3.4 | 6.4 | KIGHC453 |
| 4.0 | 7.4 | KIGHC454 | ||
| 5.5 | 3.0 | 6.4 | KIGHC553 | |
| 4.0 | 7.4 | KIGHC554 |

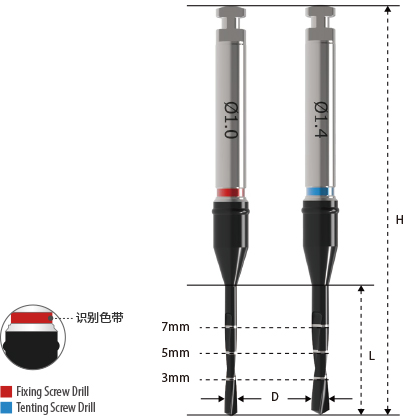

Fixing Screw Drill & Tenting Screw Drill
- 将固定螺丝或盖孔螺丝植入之前，进行钻孔的时候使用。
- 固定螺丝: Ø1.0,盖孔螺丝： Ø1.4。
- 建议使用于硬骨以上，正常骨以下：3mm 钻孔后可使用。
- 激光标记 ：3,5,7mm标记。
- 识别色带 ： 红色-固定螺丝钻，蓝色-盖孔螺丝钻。
- 建议rpm: 1000-1200。
| 分类 | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Drill | 1.0 | 10 | 31.5 | KFSD10 |
| Tenting Screw Drill | 1.4 | KTSD14 |

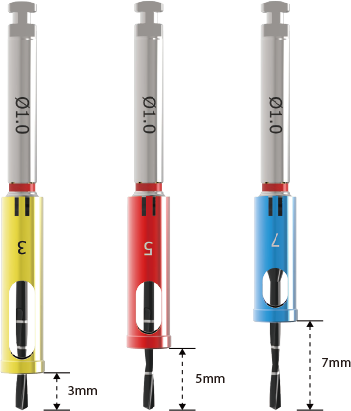

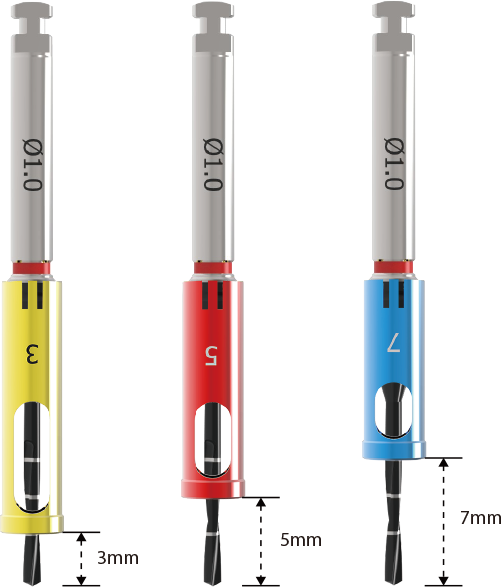

Drill Stopper
- 使用时要与固定螺丝钻或盖孔螺丝钻连接。
- 3mm : 黄色, 5mm:红色, 7mm:蓝色。
| 分类 | D(Ø,mm) | H(mm) | Code |
|---|---|---|---|
| 3mm | 3.5 | 13.5 | KIGDS03 |
| 5mm | 11.5 | KIGDS05 | |
| 7mm | 9.5 | KIGDS07 |
0.9 Hex Driver (Ratchet)
- 用于固定盖孔帽，固定连接器，覆盖帽及愈合帽。
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 1.2 | 8 | 15 | *KHD0915 |
| 14 | 21 | KHD0921 | |
| 20 | 27 | *KHD0927 |
* Optional
Fixing Screw Driver & Tenting Screw Driver (Machine)
- 当植入固定螺丝或盖孔螺丝时，连接并使用。
- 识别色带： 红色-固定螺丝刀，蓝色-盖孔螺丝刀。
| 分类 | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Driver | 1.6 | 6.0 | 24.0 | KFSMD24 |
| Tenting Screw Driver | 2.2 | KTSMD24 |

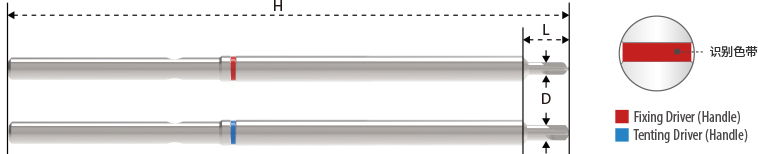

Fixing Screw Driver & Tenting Screw Driver (Handle)
- 当植入固定螺丝或盖孔螺丝时，连接并使用。
- 识别色带： 红色-固定螺丝刀，蓝色-盖孔螺丝刀。
| 分类 | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Driver | 1.6 | 6.0 | 24.0 | KFSMD24 |
| Tenting Screw Driver | 2.2 | KTSMD24 |

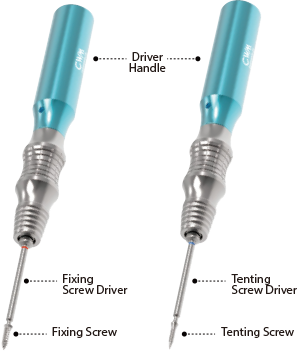

Driver Handle
- 连接手持用螺丝刀，当用手连接或移除固定螺丝/盖孔螺丝时使用。
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 19.8 | 75 | 135.0 | KIGH |
Round Bur
- 为了骨再生所需的血液供应，用于皮质骨穿孔。
- 建议rpm ： 1200-1500。
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 1.0 | 9.5 | 34.0 | KIGRB10 |

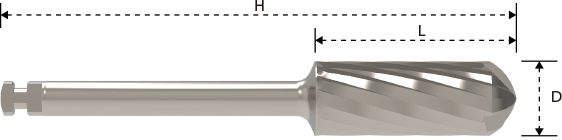

Bone Trimmer
- 当GBR时，在残存的骨外壁上施行骨成形术，还有为了提高遮蔽膜适合度，用于骨面平整。
- 用于铲除即刻植入或骨缺损部位的肉芽组织（手术刮器代体用）。
- 建议rpm ： 1200-1500。
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 5.0 | 13 | 34.0 | KIGBT50 |

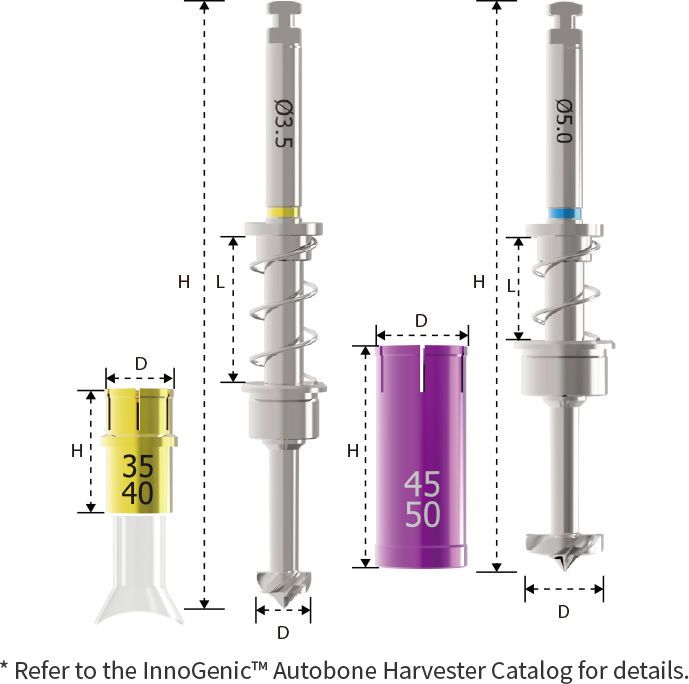

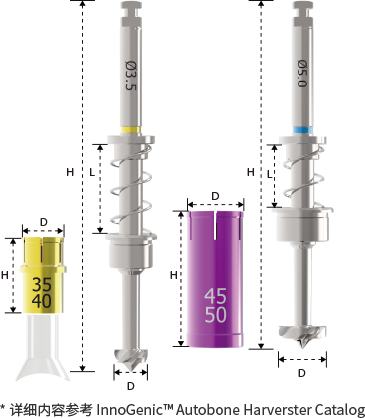

Harvesting Drill & Drill Stopper
- 由骨片形态用短时间内可方便采取自体骨的钻。
- 使用Ø3.5钻硅屏蔽可无损失骨片，将可采取自体骨（可在植入部位采取骨片）。
- 建议rpm : 300-500 rpm。
- 钻及阻止器使用次数： 50次。
- 使用Ø3.5钻的话最大钻孔深度有12mm,因此务必慢慢进行钻孔。
- 采取自体骨后，如果无法取下钻的话，请将进行旋转钻，同时进行移除。
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 3.5 | 9.5 | 39.2 | KBH35 |
| 5.0 | 6.5 | 36.5 | KBH50 |
| D(Ø,mm) | H(mm) | Code | |
|---|---|---|---|
| Drill Stopper | 5.6 | 9 | KBHD3540 |
| 6 | 14.3 | KBHD4550 |

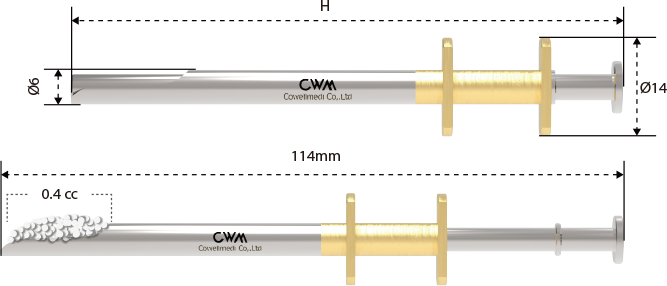

Bone Carrier
- 因为具有狭窄的入口，可适用于隧道式骨移植术，上颌窦骨移植术等大部分的骨移植术。
- 可将骨移植材料无感染，准确，安全地注入到移植部位。
- 由于插入部位的圆形糟，可以在植体上容易涂上COWELL BMP溶液。
- 将COWELL BMP溶液和骨移植材料可以混合在圆形糟中使用。
| D(Ø,mm) | H(mm) | Code | |
|---|---|---|---|
| Bone Carrier | 6 | 94 | KBBC01 |
