InnoGenic™ GBR Kit
[KIGBR001]Un equipo todo en uno para los procedimientos GBR

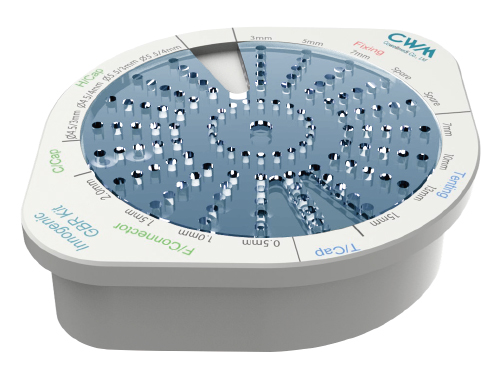

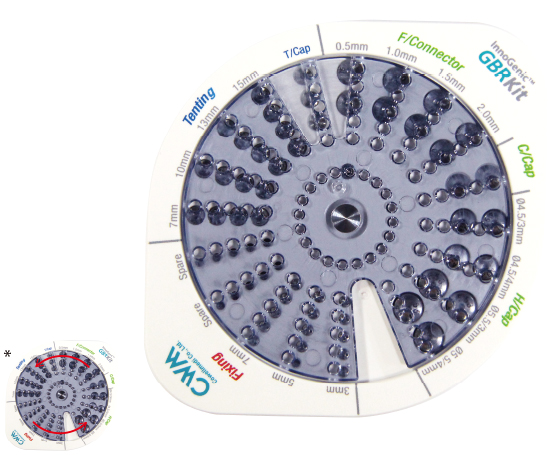

Screw Kit KIGICS001
- Se usa sin quitar el kit de tornillos de la Bandeja (quitar para utilizar solamente si Es necesario).
- Fabricado con material para autoclavado.
* Gira la tapa mas alta para quitar el producto.
Composición
| Clasificación | Product | Code | Quantity |
|---|---|---|---|
| Bone | Fixing Screw (Fixing) |
 KIGFS03 |
5 |
 KIGFS05 |
5 | ||
 KIGFS07 |
5 | ||
| Tenting Screw (Tenting) |
 KIGFS07 |
4 | |
 KIGTS10 |
4 | ||
 KIGTS13 |
4 | ||
 KIGTS15 |
4 | ||
| Tenting Cap (T/Cap) |  KIGTC32 |
3 | |
| Fixture | Fix Connector (F/Connector) |
 KIGFC4505 |
2 |
 KIGFC4510 |
2 | ||
 KIGFC4515 |
2 | ||
 KIGFC4520 |
2 | ||
| Cover Cap (C/Cap) |  KIGCC45 |
2 | |
| Healing Cap (H/Cap) |
 KIGHC453 |
2 | |
 KIGHC454 |
2 | ||
 KIGHC553 |
2 | ||
 KIGHC554 |
2 |
Kit tornillos vacío KIGICS
Bone

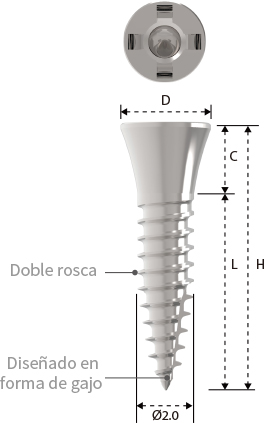

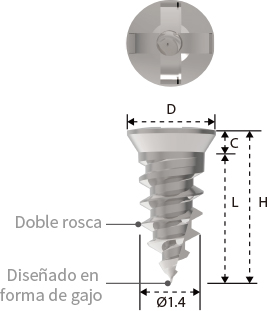

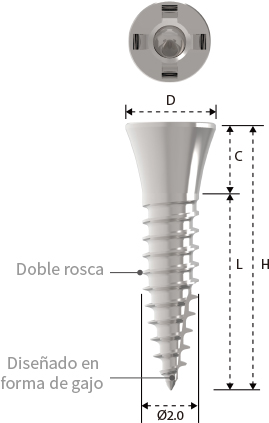

Fixing Screw (Fixing)

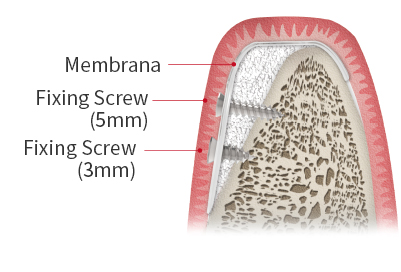

- Se usa para fijar la membrana con el hueso.
- Colocar lentamente usando el Fixing Driver (manual/maquina).
- Se puede seleccionar 3,5 y 7 mm de acuerdo a la calidad del hueso.
En hueso duro, usar después de formar un agujero usando el Fixing Screw. - El diseño en forma de gajo es ventajoso para el autoperforante,
Permitiendo fijarse sin perforar el hueso normal. - La doble rosca acorta el tiempo de colocación.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 2.0 | 0.6 | 3.0 | 3.6 | KIGFS03 |
| 5.0 | 5.6 | KIGFS05 | ||
| 7.0 | 7.6 | KIGFS07 |
Bone

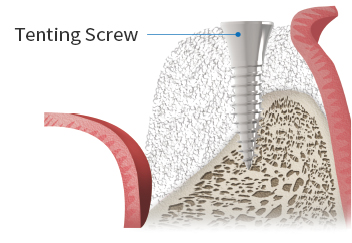

Tenting Screw (Tenting)
- Se una cuando el área vertical / horizontal GBR es requerido.
Dejar espacio para los injertos de hueso. - Colocar lentamente usando el Tenting Screw Driver (Manual/maquina).
- Profundidad recomendada: Hueso duro-3mm, Hueso normal-5mm,
Hueso blando-mas de 5mm. - Fijación inicial requerida de al menos 15-25 Ncm. Ajustar mas de
35N.cm puede causar rotura del tornillo Tenting por eso se ha de fijar
mas bajo de 35N.cm. - En hueso normal, se recomienda formar un agujero de al menos 3mm
de profundidad usando el Tenting Screw Drill antes de colocar el
tornillo Tenting. - El diseño en forma de gajo es ventajoso para el autoperforante,
Permitiendo fijarse sin perforar el hueso normal. - La doble rosca acorta el tiempo de colocación.
- Usar el Tenting Cap si es necesario.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 3.2 | 2.5 | 7.0 | 9.5 | KIGTS07 |
| 10.0 | 12.5 | KIGTS10 | ||
| 13.0 | 15.5 | KIGTS13 | ||
| 15.0 | 17.5 | KIGTS15 |

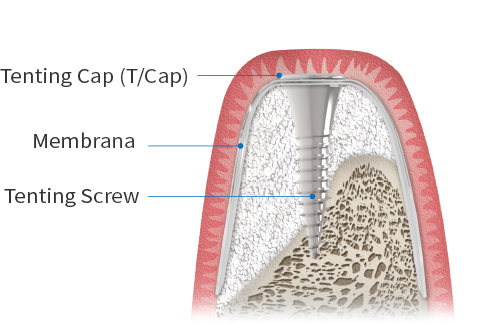

Bone

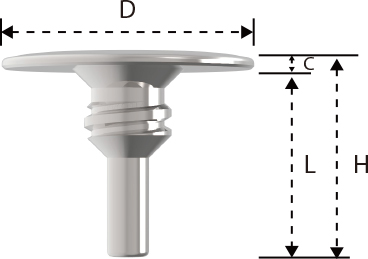

Tenting Cap (T/Cap)
- Se usa para fijar la membrana en el tornillo Tenting.
- Se ajusta con un Hex Driver de 0,9.
- Se recomienda ajustar con una tuerca a una fuerza de 5-8 N.cm.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 3.2 | 0.3 | 2.8 | 3.1 | KIGTC32 |
Fixture

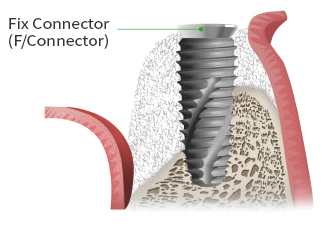

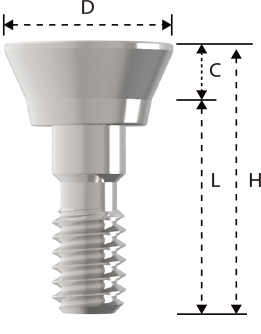

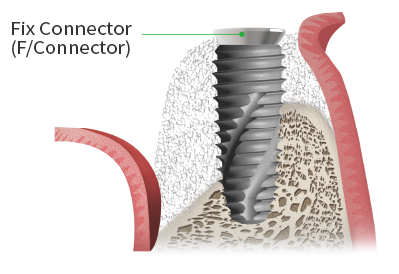

Fix Connector (F/Connector)
- Se usa para fijar la membrana junto con la Cover
Cap o el Healing Cap después de conectar con el fijador. - Se ajusta con un Hex Driver de 0,9.
- Se recomienda ajustar con una tuerca a una fuerza
de 5-8 N.cm. - Disponible para el INNO Submerged, Submerged Short
Fixtures I otros fijadores solamente compatibles con él.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 0.5 | 5.7 | 6.2 | KIGFC4505 |
| 1.0 | 6.7 | KIGFC4510 | ||
| 1.5 | 7.2 | KIGFC4515 | ||
| 2.0 | 7.7 | KIGFC4520 |
Fixture

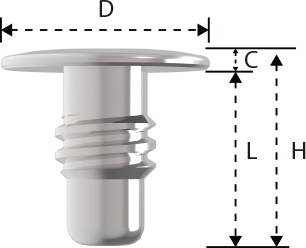

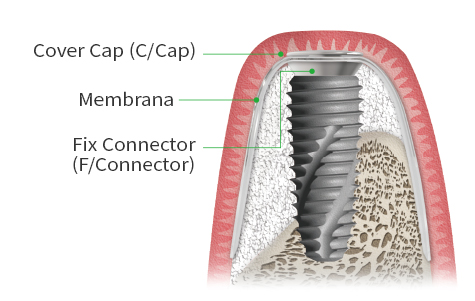

Cover Cap (C/Cap)
- Se usa para fijar la membrana sobre el Fix Connector.
- Para cirugía interna en caso de suficiente tejido blando.
- Se recomienda ajustar con un Hex Driver de 0,9.
- Se recomienda ajustar con una tuerca a una fuerza
de 5-8 N.cm.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 0.3 | 3.4 | 3.7 | KIGCC45 |

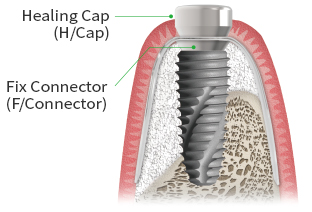

Fixture

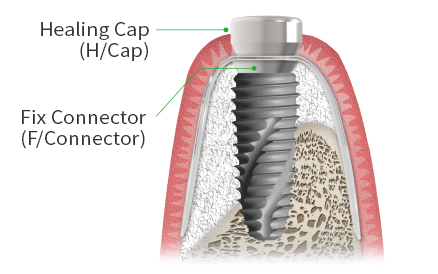

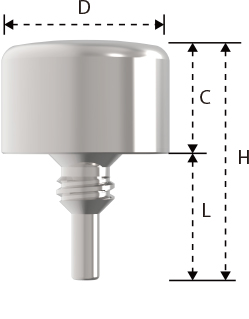

Healing Cap (H/Cap)
- Se usa para fijar la membrana sobre el Fix Connector.
- Para cirugía no interna en caso de insuficiente tejido blando.
- Se conecta con un Hex Driver de 0,9.
- Se recomienda ajustar con una tuerca a una fuerza
de 5-8 N.cm.
| D(Ø,mm) | C(mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| 4.5 | 3.0 | 3.4 | 6.4 | KIGHC453 |
| 4.0 | 7.4 | KIGHC454 | ||
| 5.5 | 3.0 | 6.4 | KIGHC553 | |
| 4.0 | 7.4 | KIGHC554 |

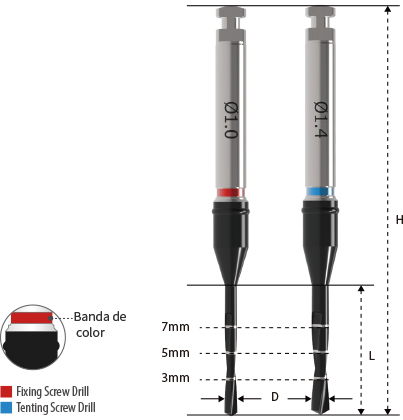

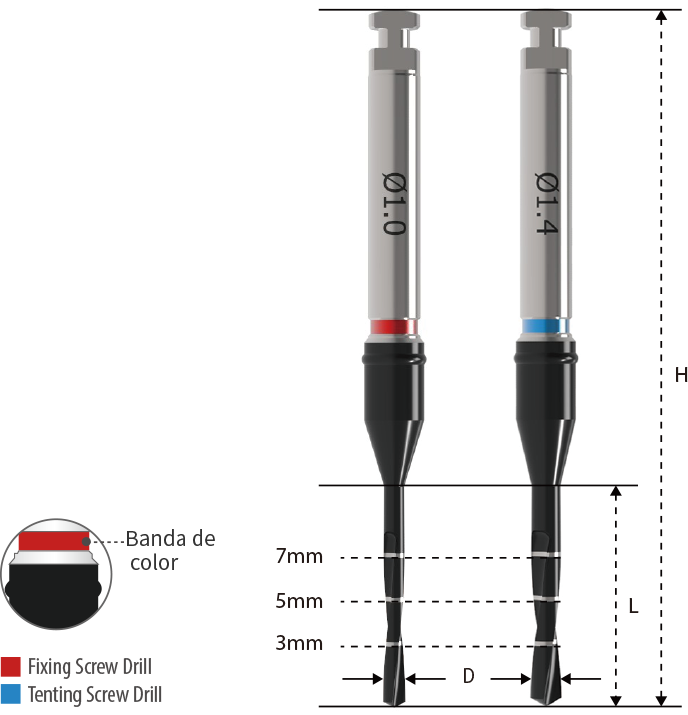

Fixing Screw Drill & Tenting Screw Drill
- Se usa principalmente para colocar el Fixing Screw / Tenting Screw en hueso duro.
- También se usa para perforar el hueso cortical cuando es necesario suministrar sangre.
- Para hueso normal, perforar solamente 3mm de profundidad si es necesario.
- Perforar antes de colocar el Fixing Screw / Tenting Screw.
- Marcar con láser en 3,5 y 7mm de largo desde la punta del taladro i la longitud se puede Controlar utilizando los Drill Stoppers.
- La franja de color para distingir (rojo: Fixing Screw Driver, Azul: Tenting Screw Drill).
- Se recomienda la velocidad de taladro entre 1.000 y 2.000 rpm.
| Clasificación | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Drill | 1.0 | 10 | 31.5 | KFSD10 |
| Tenting Screw Drill | 1.4 | KTSD14 |

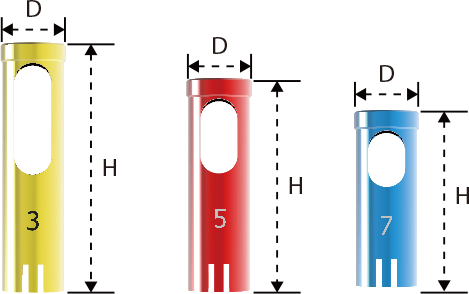

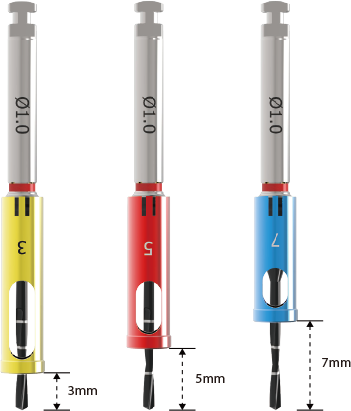

Drill Stopper
- Se usa para conectar con el Fixing Screw Drill / Tenting Screw Drill.
- Amarillo: 3mm, Rojo 5mm y Azul: 7mm.
| Clasificación | D(Ø,mm) | H(mm) | Code |
|---|---|---|---|
| 3mm | 3.5 | 13.5 | KIGDS03 |
| 5mm | 11.5 | KIGDS05 | |
| 7mm | 9.5 | KIGDS07 |

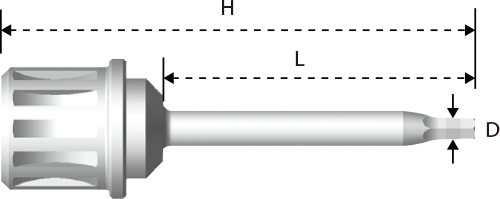

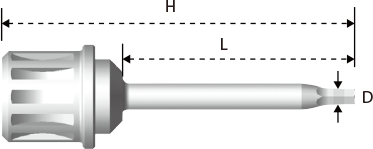

0.9 Hex Driver (Ratchet)
- Se usa para instalar el Tenting Cap, el Fix Connector, la Cover Cap y el Healing Cap.
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 1.2 | 8 | 15 | *KHD0915 |
| 14 | 21 | KHD0921 | |
| 20 | 27 | *KHD0927 |
* Optional

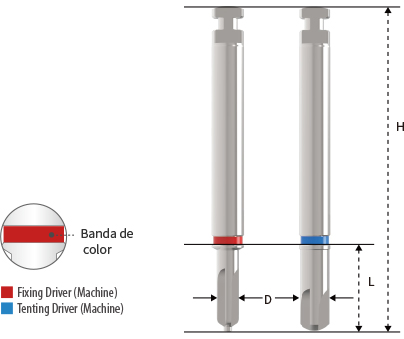

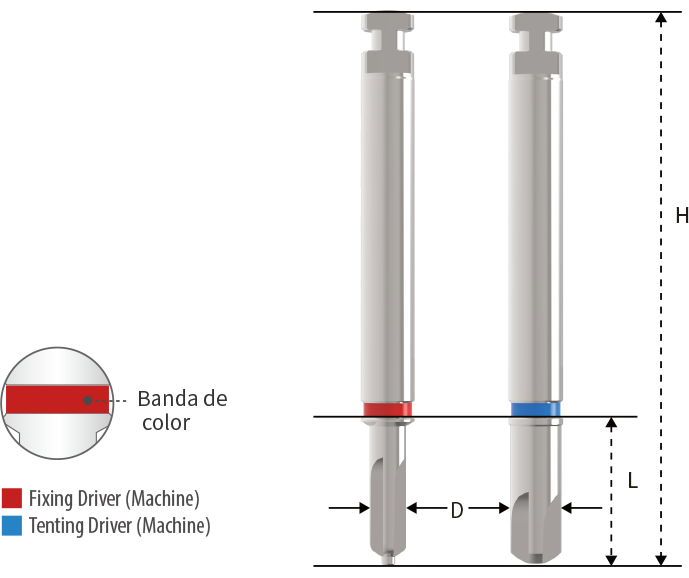

Fixing Screw Driver & Tenting Screw Driver (Machine)
- Se usa para colocar el Fixing Screw / Tenting Screw a partir del contra angulado.
- Franja de color para distinguir
(Rojo: Fixing Screw Driver, Azul: Tenting Screw Driver).
| Clasificación | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Driver | 1.6 | 6.0 | 24.0 | KFSMD24 |
| Tenting Screw Driver | 2.2 | KTSMD24 |

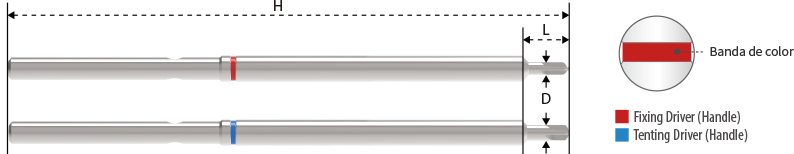

Fixing Screw Driver & Tenting Screw Driver (Handle)
- Se usa para colocar el Fixing Screw / Tenting Screw a partir del Driver Handle.
- Franja de color para distinguir (Rojo: Fixing Screw Driver, Azul: Tenting Screw Driver).
| Clasificación | D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|---|
| Fixing Screw Driver | 1.6 | 6.0 | 24.0 | KFSMD24 |
| Tenting Screw Driver | 2.2 | KTSMD24 |

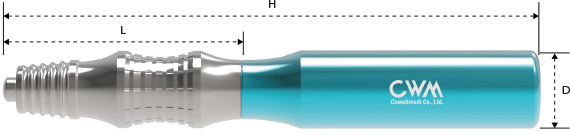

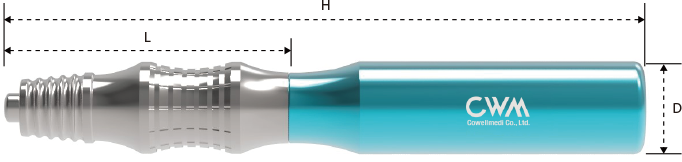

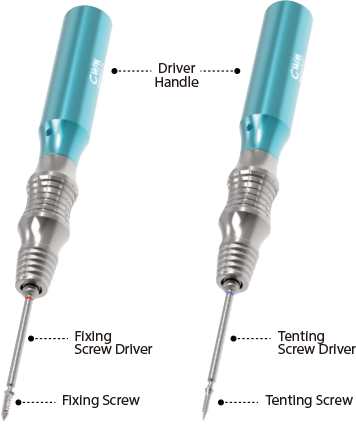

Driver Handle
- Se usa para poner i para quitar el Fixing Screw / Tenting Screw Conectándolos con el Driver Handle.
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 19.8 | 75 | 135.0 | KIGH |

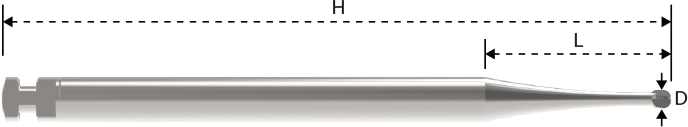

Round Bur
- Se usa para perforar el hueso cortical cuando se necesita suministrar sangre.
- Se recomienda velocidad de perforado de entre 1200 y 1500 rpm.
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 1.0 | 9.5 | 34.0 | KIGRB10 |

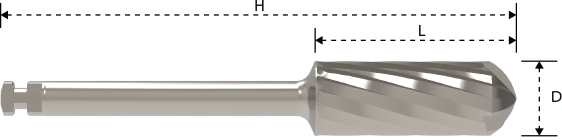

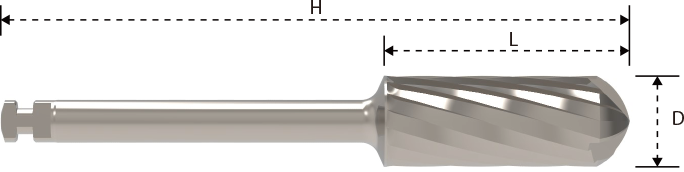

Bone Trimmer
- Se usa para realizar osteoplastia en el muro exterior de lo que queda
de hueso durante GBR y para aplanar la superficie para mejora el
encaje de la membrana. - Se usa para quitar el tejido de granulación en la parte del hueso
defectuosa ( usar en vez de una cureta quirúrgica. - Se recomienda velocidad de perforado de entre 1200 y 1500 rpm.
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 5.0 | 13 | 34.0 | KIGBT50 |

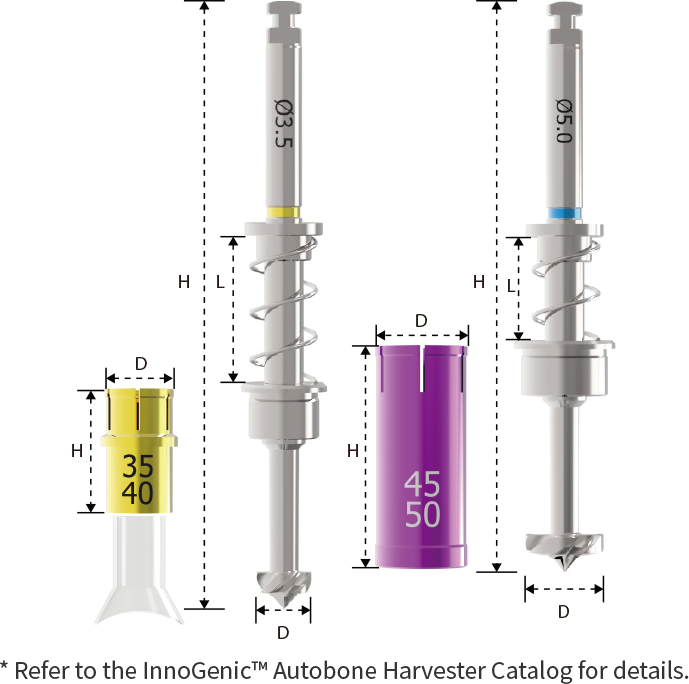

Harvesting Drill & Drill Stopper
- Perforar para extraer cómodamente el hueso autógeno en forma de chip-hueso en un corto periodo de tiempo.
- El escudo de silicona del 3,5 taladro de extracción asegura que no se pierda el chip-hueso durante la perforación
(El chip-hueso lo puedes encontrar en la zona de mplantes). - 6 escudos de silicona están incluidos en el kit
(1 montado con el 3,5 taladro de extracción I 5 están empaquetados en la bandeja de abajo). - La máxima profundidad del 3,5 taladro de extracción es 12mm, entonces se necesita perforar lentamente.
- Quitar mientras el perforador esta rotando.
- Se recomienda velocidad de perforado de entre 300 y 500 rpm.
| D(Ø,mm) | L(mm) | H(mm) | Code |
|---|---|---|---|
| 3.5 | 9.5 | 39.2 | KBH35 |
| 5.0 | 6.5 | 36.5 | KBH50 |
| D(Ø,mm) | H(mm) | Code | |
|---|---|---|---|
| Drill Stopper | 5.6 | 9 | KBHD3540 |
| 6 | 14.3 | KBHD4550 |

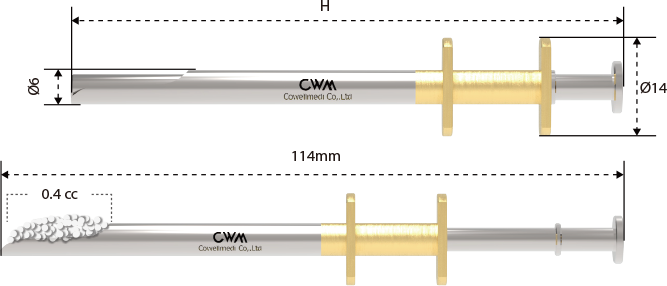

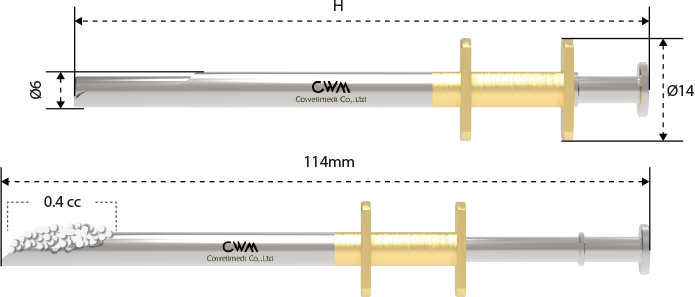

Bone Carrier
- La punta estrecha es beneficiosa para manejar en la mayoría de las técnicas de injertos óseos.
- La partículas de los injertos óseos pueden ser injertadas con seguridad i precisas sin riesgo de contaminación.
- rhBMP-2 puede ser fácilmente cubierto en el implante debido a la muesca circular de la punta.
- Las partículas de los injertos y la solución rhBMP-2 se pueden mezclar correctamente en la muesca circular.
* La longitud del portador de hueso es de 94mm i la Longitud total después de estirarse es de 114mm.
| D(Ø,mm) | H(mm) | Code | |
|---|---|---|---|
| Bone Carrier | 6 | 94 | KBBC01 |
